概述
HXGN-12固定交流金屬封閉開關柜(簡稱“開關柜”)，是額定電壓為3.6~12kV、額定頻率50Hz的交流高壓成套裝置，主要適用于三極交流環網、終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適用于裝于和變電站。本產品符合國家標準GB3906《3-35kV交流金屬封閉開關設備》、IEC60298《交流金屬封閉開關設備和控制設備》、及DL/T402、DL/T404標準，達到“五防”閉鎖要求。

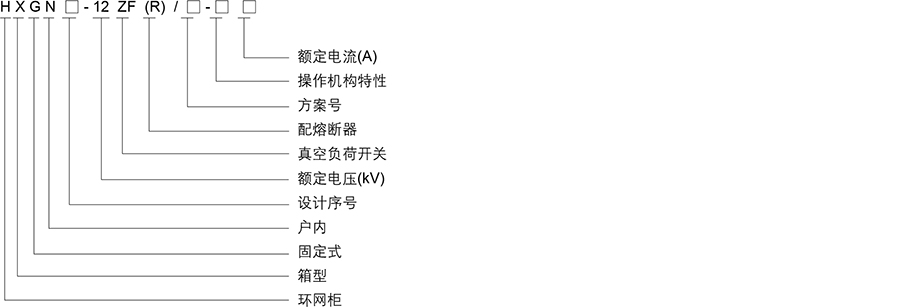

型號含義
工作條件
環境溫度上限+40℃，下限-25℃；
海拔高度: ≤2000m；
空氣相對溫度日平均值不大于95％，月平均值不大于90％；
水蒸氣日平均值不大于2.2×10-3Mpa月平均值不大于1.8x10-3Mpa ；
周圍空氣不受腐蝕或可燃?xì)怏w、水蒸氣等明顯污染；
無經常性的劇烈振動。
柜體采用優質角鋼焊接而成。
斷路器室位于柜體中(下)部，安裝、調試、維護方便。
標準配裝ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全。
采用xj****可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
整柜防護等級IP2X。
設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。 具有可靠地接地系統。
門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。
操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。
進出線電纜低于柜底前部，方便用戶連接。
HXGN-12Z與XGN66-12(Z)有相同的技術含義。
