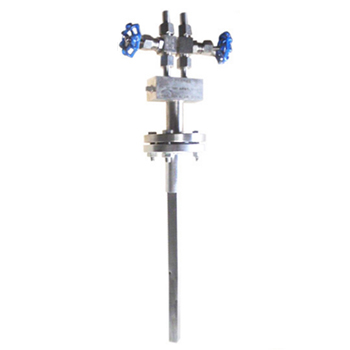

- 商品名稱：FJLGWB威力巴流量計
- 添加時間：2022-06-13 18:25:38
- 電 話:13520122282
- 郵 箱:fjdq@ahfengjing.com
威力巴流量計采用了完全符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比卓越程度的傳感元件。 由一體化威力巴傳感器、差壓變送器和積算儀等組成流量測量系統，也可與控制系統或計算機聯網，進行流體流量測量與控制。威力巴傳感器集中地反映均速管流量傳感器的z新研究成果。
威力巴適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到±1.0%，重復性達±0.1%。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號。
二、工作原理：
威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行測量。在管道中插入一根威力巴傳感器, 當流體流過傳感器時，在其前部迎流方向產生一個高壓分布區，在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對 一般為三對取壓孔，分別測量流體的全壓力包括靜壓力和平均速度壓力Pl和靜壓力P2。將P1和P2 分別引入差壓變送器, 測量出差壓 △P=P1-P2，△P反映流體平均速度的大小，以此可推算出流體的流量。
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能準確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。
三、應用場合：
威力巴流量計的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質：
1、氣體/液體/蒸汽；
2、天然氣/冷卻水/飽和蒸汽；
3、壓縮空氣/鍋爐水/過熱蒸汽；
4、燃氣/除鹽水；
5、氣體碳氫化合物/液體碳氫化合物；
6、熱空氣/低溫液體；
7、發生爐氣體/導熱液體。
四、威力巴傳感器的的特點：
1、穩定的信號；
威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。
2、卓越的長期高精度；
威力巴能夠保證精度的長期穩定，這是因為：
a、它不受磨損、污垢和油污的影響。
b、結構上沒有可移動部件。
c、設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。zui重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
五、技術參數：
1、適用管徑：8mm～30000mm；
2、測量精度：±0.5%～±1.0%；
3、重復精度：±0.1%；
4、適用壓力：0～25MPa，特殊應用可達40Mpa；
5、適用溫度-100℃～500℃，特殊應用可達800℃；
6、測量上限：根據工藝要求及探頭強度而定；
7、測量下限：取決于測量z小差壓要求，低于z小差壓時，可采用特殊設計來滿足要求；
氣體，z小差壓0.026KPa，流速4.5m/s；
液體，z小差壓0.260KPa，流速0.6m/s；
蒸汽，z小差壓0.400KPa，流速9.7m/s；
8、量程比：在保證精度為±0.5%～±1.0%時，量程比10：1，特殊場合可達60：1；
9、適用介質：滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體；
10、直管段要求：通常情況下前7D，后3D保證測量精度±0.5%～±1.0%。
